5nm A78双雄 一图看懂天玑8100、天玑8000：APU、GPU频率猛增20%

今天下午，联发科发布了次旗舰芯片天玑8100及天玑8000，它们都使用了台积电5nm工艺及A78架构，差别主要是部分单元的频率上，其中天玑8100在APU及GPU频率上要高出20%，AI及游戏性能更好。

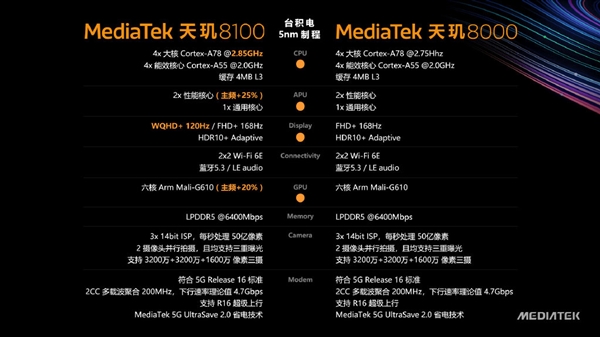

根据官方公布的信息，天玑8000的CPU是4核A78大核+4个A55小核组成，前者最高频率2.75GHz，A55小核频率最高2.0GHz，L3缓存4MB。

天玑8100的CPU架构及小核频率都没变，L3也是4MB，只是A78大核频率提升到2.85GHz，增加了100MHz。

AI单元中，天玑8100及天玑8000都是2个性能核+1个通用核，差别是性能核的频率提升了20%。

GPU方面，天玑8100及天玑8000都是ARM的Mali-G610 MP6，也就是6核GPU，但天玑8100的频率提升20%，游戏性能更强。

显示方面，天玑8100与天玑8000都支持FHD+1 68Hz高刷、HDR10+自适应，不过天玑8100还多支持WQHD+120Hz，更高端一些。

内存方面，天玑8100及天玑8000都是LPDDR5-6400Mbps。

5G及Wi-Fi方面，天玑8100及天玑8000没有区别，都是5G R16、2CC多载波、下线4.7Gbps、R16超级上行、Wi-Fi 6E、蓝牙5.3等等。

影响方面，天玑8100及天玑8000的ISP单元也没有区分，都是3x14bit ISP架构，性能可达每秒50亿像素，支持2摄像头并行拍摄，支持3200万+3200万+1600像素三摄。

总体来看，天玑8100及天玑8000的差距很小，只要是AI及GPU频率提升20%，玩游戏的话自然是天玑8100更强一些，其他方面体验差别不大。
